200吨大跨径龙门液压机简介
200吨大跨径龙门液压机也叫框架式液压机，是一款型号为YW22-200T的小型液压机，采用龙门架全钢性结构，经振动时效处理使机械变形量小，机架设计经由有限元设计，具有高刚性、高精度。200吨大跨径龙门液压机工作台能上下移动，大大扩展了机器开合高度，使用更方便。由主缸、液压动力系统及电器系统等部件组成。工作台采用优良钢板焊接而成，确保可靠性和耐用性。液压系统位于机身内，外型美观，操作方便，可扩宽工作范围，利用三面空间加长液压缸行程（可选装）。

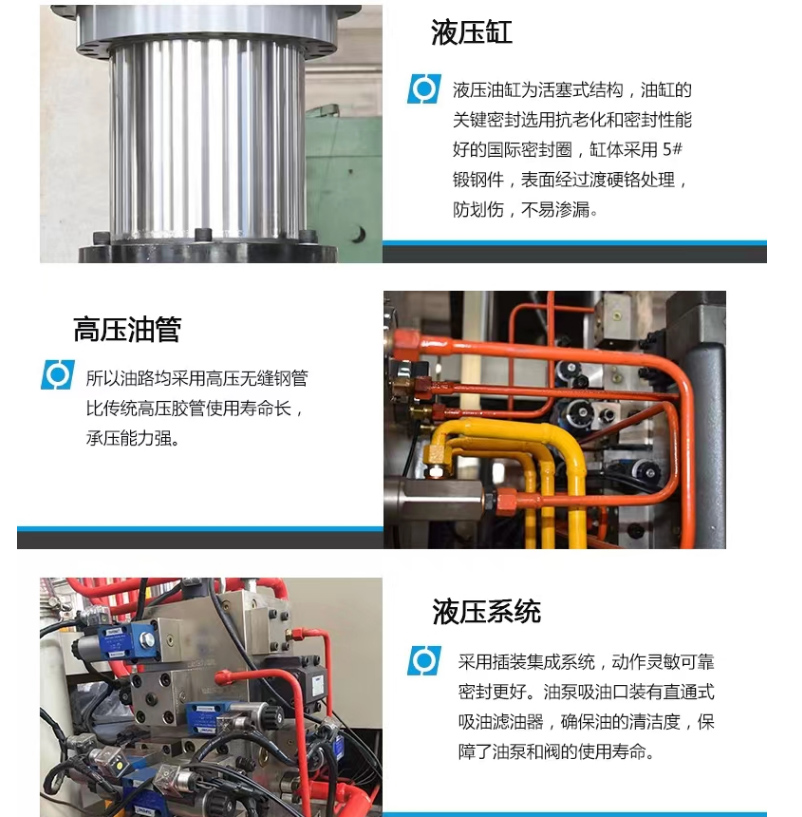

200吨大跨径龙门液压机液压系统：
1、200吨大跨径龙门液压机有独立的液压动力机构，由泵、电机、阀集成块、油箱等组成，动力机构中包括油液过滤，液位显示等多种装置。
2、液压系统采用二通插装阀，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。主缸下腔有二级支承系统，确保在某一元件突然失灵的情况下滑块不会下落。系统设有调压阀，调整主缸上腔压力。
3、主油泵为轴向柱塞泵,性能稳定。
4、油箱为钢板焊接结构，200吨大跨径龙门液压机设有油标便于观测油位，空气滤清器、阀集成块等在油箱盖板上方有序排列。
5、主要液压管路采用法兰连接，并设有布局合理的抗震管夹，以防止高压管道的震动和泄漏，管道安装前进行酸洗和钝化处理，以保证油液的清洁度。
6、压力表：200吨大跨径龙门液压机使用抗震压力表，不易损坏，电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，起到保护作用。
7、压力：插装阀自身带有压力调整系统，压力超过设定值溢流回油，使系统始终保持在设定压力内，到达超压保护作用。
200吨龙门(框式)液
压机装置
1、静止及急停按钮：发生异常时按“静止”按钮，动作停止。按“急停”按钮，包括电机停止运行。
2、电机控制部分有热保护器、断路器等装置，保护200吨大跨径龙门液压机电机过载免受损坏及过流短路保护。
3、主缸下腔控制块设有防滑下落装置及阀，滑块可静止在任意位置，防止滑块失控下滑。
4、超载保护：液压系统回路设有阀，油压超过设定值时200吨大跨径龙门液压机液压系统自动溢流限压，保护设定值可调，确保压机不会超载工作。
5、超压保护：电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，起到超压保护作用。
设备安装调试及试车
1.安装：200吨大跨径龙门液压机主机和液压控制（泵站）为一体型，随机出厂的有使用说明书及易损密封件。
机器到厂后，检查机器有无磕碰或损坏等，机器吊运时要注意。本压力机应安装在干燥无粉尘污染的混凝土基础上，工作台部分保持水平安装，整机稳定无震动。然后连接油缸与液压控制部分的油管，调整主机工作台水平即可工作。
由于运输震动，应检查各部分是否松动，用相关工具重新紧固。
油箱内注入已46号抗磨液压油，检查电器设备是否完好。
2.试车：开机前必须了解200吨龙门(框式)液压机的结构原理及性能，开机前应使电动机点动2~3次确定无异常时才能正常运转，应注意电动机的旋转方向是否正确。如反向，请对调其中二相电源线即可。
排名靠前次试车及每次更换液压油后试车均要把溢流阀压力调至很小值，待油泵运转正常后，稍微调高压力（活塞杆上下可移动即可）使活塞上下全过程运动几次以排净系统内空气，然后才可试压工作。
200吨大跨径龙门液压机结构优势：
1.压装电机轴承液压机-200吨大跨径龙门液压机采用龙门全钢结构，采用埋弧焊。焊接后进行振动时效处理，保证机身不变形。
2.框架设计采用有限元法设计，具有高刚性、高精度的特点。
3.龙门液压机的工作台可以上下移动。传统龙门液压机有三组调节孔。
4.孔距可根据客户要求定制，也可根据机器的开启高度合理设计，大大扩展了机器的开合高度，使用更加方便。
5.它由主缸、液压动力系统和电气系统组成。
6.该系列压装电机轴承液压机-200吨大跨径龙门液压机配有独立的液压和电气控制系统，通过按钮集中控制，可实现固定行程和固定压力两种成型工艺。
7.具有压力显示、行程和压力调节功能。工作台采用优良钢板焊接，确保可靠耐用。
200吨大跨径龙门液压机技术参数：
| 主要技术参数 | 单位 | 100T | 200T | 315T | 315T | 400T | 500T | 500T |
| 行程 | mm | 600 | 700 | 800 | 300 | 800 | 900 | 1000 |
| 开口 | mm | 900 | 1100 | 1250 | 1250 | 1350 | 1500 | 1500 |
| 台面 | mm | 850X600 | 1000x800 | 1200x1200 | 1250x1150 | 1200x1200 | 1500x1200 | 2500x1600 |
| 液压垫力 | KN | 200 | 630 | 1600 | 63 | 2000 | 2000 | 2000 |
| 液压垫行程 | mm | 200 | 250 | 300 | 300 | 350 | 350 | 350 |
| 根据客户需求特殊订做大台面，不同吨位液压机 |
||||||||
